ASME B16.9 toleranslarıPetrol, kimya mühendisliği, enerji üretimi ve havacılık gibi sektörlerde bağlantı parçalarının değiştirilebilirliğini, alın kaynak bağlantılarının güvenilirliğini ve boru sistemlerinin güvenli ve istikrarlı çalışmasını sağlamak açısından kritik öneme sahiptir. HT PIPE, uluslararası ticarette 16 yılı aşkın uzmanlığa sahip lider bir stokçu ve küresel ihracatçıdır. Borular, levhalar, yuvarlak çubuklar ve kapsamlı bir boru bağlantı parçaları, flanşlar ve vanalar yelpazesi sunuyoruz.Bize Ulaşınşimdi ücretsiz fiyat teklifleri ve kişiselleştirilmiş ürün bilgileri için.

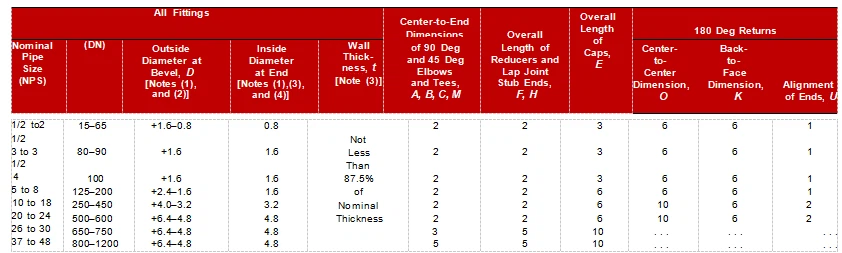

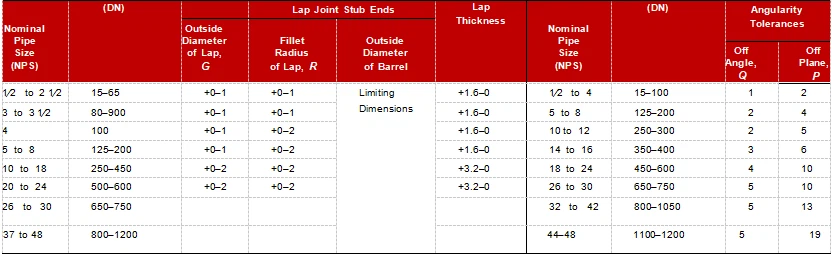

ASME B16.9 toleransları
GENEL NOTLAR:
(a) Tüm boyutlar milimetre cinsindendir.
(b) Toleranslar, aksi belirtilmedikçe artı ve eksiye eşittir.
NOTLAR:
(1) Dış-of-yuvarlaklık, artı ve eksi toleransların mutlak değerlerinin toplamıdır.
(2) Bu tolerans, . 2.2. paragrafındaki tasarım gerekliliklerini karşılamak için et kalınlığının arttırılmasının gerekli olduğu, oluşturulmuş bağlantı parçalarının lokalize alanlarında geçerli olmayabilir.
(3) İç çap ve uçlardaki nominal et kalınlıkları alıcı tarafından belirtilecektir.
(4) Alıcı tarafından aksi belirtilmedikçe bu toleranslar, nominal dış çap ile nominal duvar kalınlığının iki katı arasındaki farka eşit olan nominal iç çap için geçerlidir.
